    iPhone無法開機怎麼辦?該如何維修?



    今天的案例是iPhone系列的故障,故障敘述為:無法開機

    當然,造成iPhone無法開機的可能因素非常之多,所以並非無法開機就一定是此案例的故障,還是要現場檢測並依照果粉愛機的故障敘述、內部情況後才能準確判斷並執行維修

    今天介紹的是iPhone無法開機的故障可能因素中,主機板較容易遇到的故障案例。

    那出現這情況該如何維修呢?就讓iSTARK史塔克專業的主機板維修師傅告訴您







    iPhone突然無法開機的維修SOP步驟



    步驟1:替果粉做全機免費檢測,並排除掉是否為外配零件損壞導致無法開機的情況。

    iphone無法開機-台中iphone維修推薦

    圖中所述,果粉愛機目前無法開機





    步驟2:排除掉是否外配零件導致無法開機的可能後,我們將果粉愛機內的主機板小心翼翼的取下,並觀察主機板外觀是否有浸水或重摔的痕跡。

    iphone主機板維修-台中iphone維修推薦





    步驟3:將主機板連上我們的電源供應器(俗稱電供)。來檢視一下主機板開機電流是否正常。

    電源供應器就等於是人的醫療心電圖一樣,在維修手機過程中佔非常重要的一環。

    iphone主供電短路-台中iphone維修推薦

    圖中所述,果粉愛機的主機板一連上電供後,數據立刻出現大電流變化





    步驟4:看到電供在尚未觸發開機時就呈現大電流的數據,代表主機板內有供電線路短路導致無法開機的故障情況。

    接著依照維修經驗或者使用萬用電表對地阻值來排查是主機板內的1、2、3端供電線路中,哪一端供電線路有短路導致無法開機。

    iphone對地阻值測量-台中iphone維修推薦

    圖中所述,使用萬用電表對PP_VCC_MAIN主供電線路進行對地阻值測量。正常此線路是要有對地阻值的,但表內呈現0000代表此線路短路





    步驟5:確認好哪端電路短路導致無法開機後,只是將故障排查範圍縮小並不是完修了喔。

    PP_VCC_MAIN這條供電線路佈滿、串流整塊主機板,到底是哪個電子元器件導致短路的呢?

    iphone主機板-台中iphone維修推薦

    圖中所述,紅點處就是PP_VCC_MIAN在主機板上佈滿、串流處





    步驟6:接著師傅會將主機板再次接上電供,以這種電流數據容易用體感以及經驗就能抓到是哪顆電子元器件故障導致短路。

    iphone主機板故障排除-台中iphone維修推薦

    圖中所述,師傅已清楚主機板哪邊短路故障,卸除主機板上方的屏蔽罩





    步驟7:拆除屏蔽罩後,使用松香薰上主機板上,以便準確的觀察是哪顆電子元器件導致的短路。

    這原理主要是:短路的電子元器件會產生高溫,松香又是一種助焊劑,薰上主機板後會呈現一片雪白,當熔點溫度達到松香融化的溫度後,松香會化掉,借此原理來準確定位故障位置。但切記松香也不能薰上太多、維修後也要將其清除乾淨喔。

    iphone主機板薰松香-台中iphone維修推薦

    圖中所述,左邊白白的即是薰上松香後的情況





    步驟8:薰上松香後,再次將主機板接上電供,這邊可以馬上看到這顆電容上的松香立刻化掉,找到短路故障點囉。

    iphone主機板大短-台中iphone維修推薦

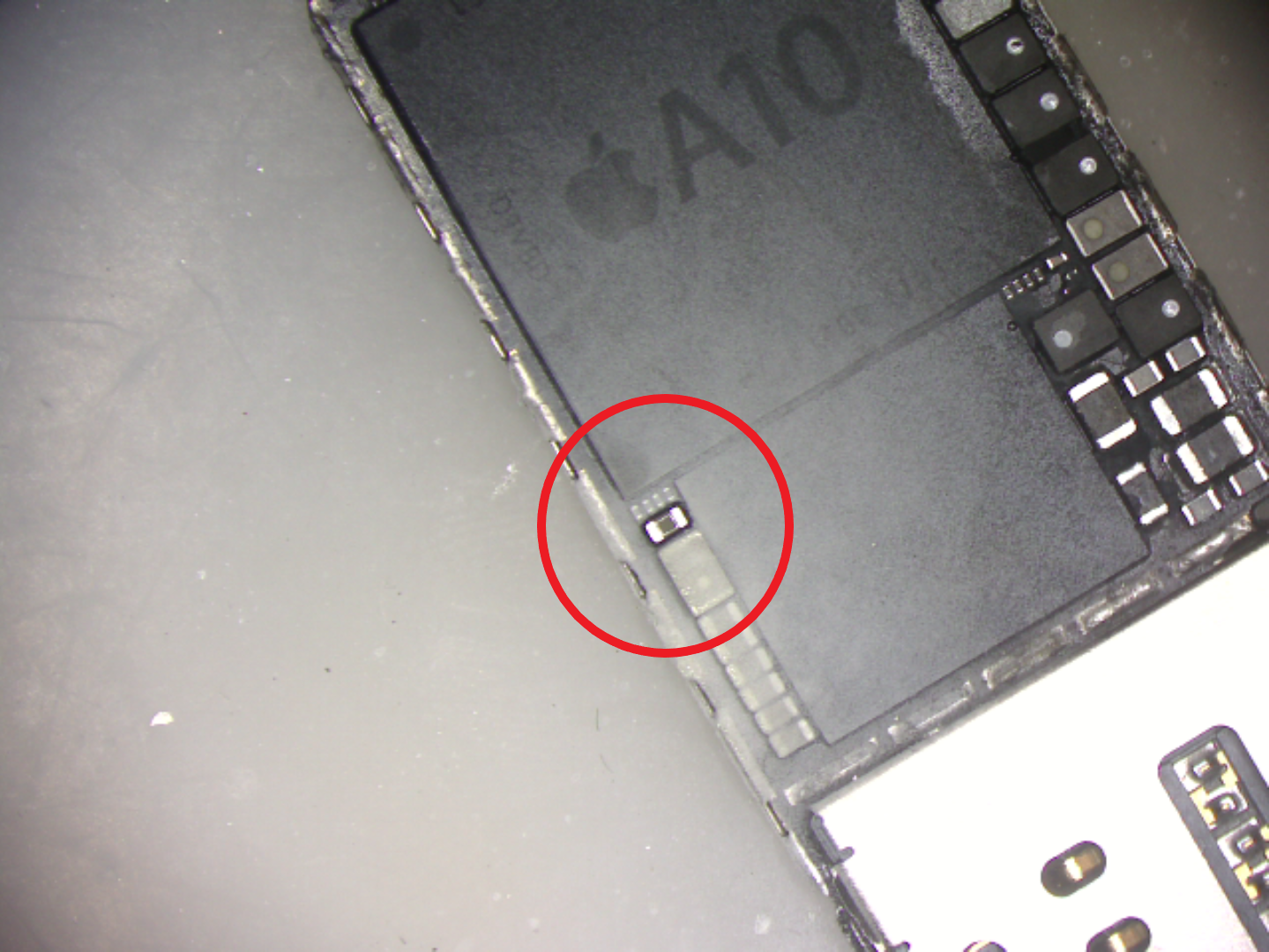

    圖中所述,接上電供後這顆電容上的松香瞬間化掉





    步驟9:確認好導致無法開機的故障原因後,就開始針對造成短路的電子元器件進行拆除維修後續動作。

    iphone主機板大短維修-台中iphone維修推薦





    步驟10Done~iPhone無法開機故障修復完成。再次接上電供,電流也都回歸正常,故障通通藥到病除。

    iphone主機板完修-台中iphone維修推薦

    圖中所述,主機板接上電供後,數據顯示正常



    iphone主機板快速維修-台中iphone維修推薦

    圖中所述,無法開機修復完成!果粉的愛機已經能正常開機囉







    不論您愛機遇到什麼疑難雜症,都可以放心交給iSTARK史塔克維修中心。數年師資、數千台維修經驗,放我的用心,在您的手心。iPhone維修推薦iSTARK史塔克維修中心





    貼心小提醒:為了確保您個資安全以及拆機維修過程中,有極低機率造成的資料上的遺失。建議來店維修之前,請務必做好資料備份以防萬一喔
