    iPhone 7 Plus收不到訊號、沒有服務、無基帶、無數據機韌體



    今天的案例是iPhone 7 Plus系列的故障,故障敘述為:收不到訊號、沒有服務、一直在搜尋訊號、無基帶、無數據機韌體

    這種故障案例在國外已經納入原廠設計詬病了,所以國外蘋果公司都曾招回過,但台灣則比較不會出現這類故障



    原因是;這類故障案例都是主機板採用高通版本iPhone 7 Plus才會出現,高通版本的主機板在訊號設計上是有瑕疵的。但台灣原廠的iPhone 7 Plus採用的則是英特爾版本的主機板,所以比較不會出現這類型的故障案例。國外則有許多採用高通版本的主機板,才有許多這方面的故障案例。



    iSTARK史塔克接了好多這類型的維修了,果粉們的手機多半是海外購買的,要不就是網路上購買所謂福利機或來入不明的二手機。



    那出現這類故障情況該如何維修呢?讓iSTARK史塔克維修師傅修給您們看







    iPhone 7 Plus收不到訊號、沒有服務、無基帶、無數據機韌體的維修SOP步驟





    步驟1:替果粉做全機免費檢測,看還有沒有除了收不到訊號、沒有服務、無基帶、無數據機韌體以外其他功能的故障。

    iphone沒有服務、收不到訊號、無基帶-台中iphone維修推薦

    圖中所述,收不到訊號、沒有服務





    步驟2:進入到設定→一般→關於本機→數據機韌體,查看數據機韌體有無數據。

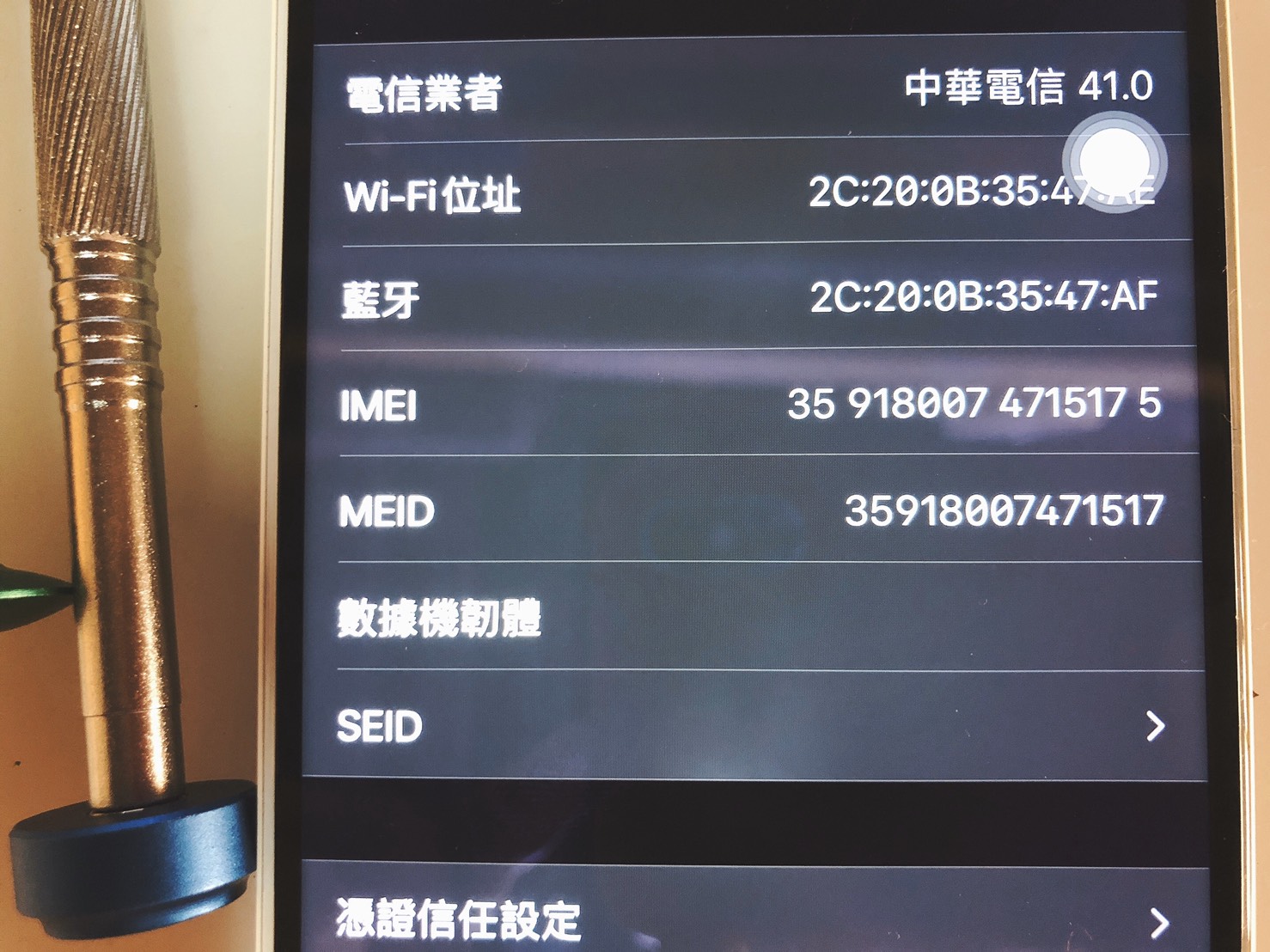

    iphone無數據機韌體-台中iphone維修推薦

    圖中所述,果粉的愛機數據機韌體無數據。





    步驟3:將主機板拆卸下來觀察主機板情況。看一下主機板的細微結構,果粉愛機果然是高通版本的主機板。

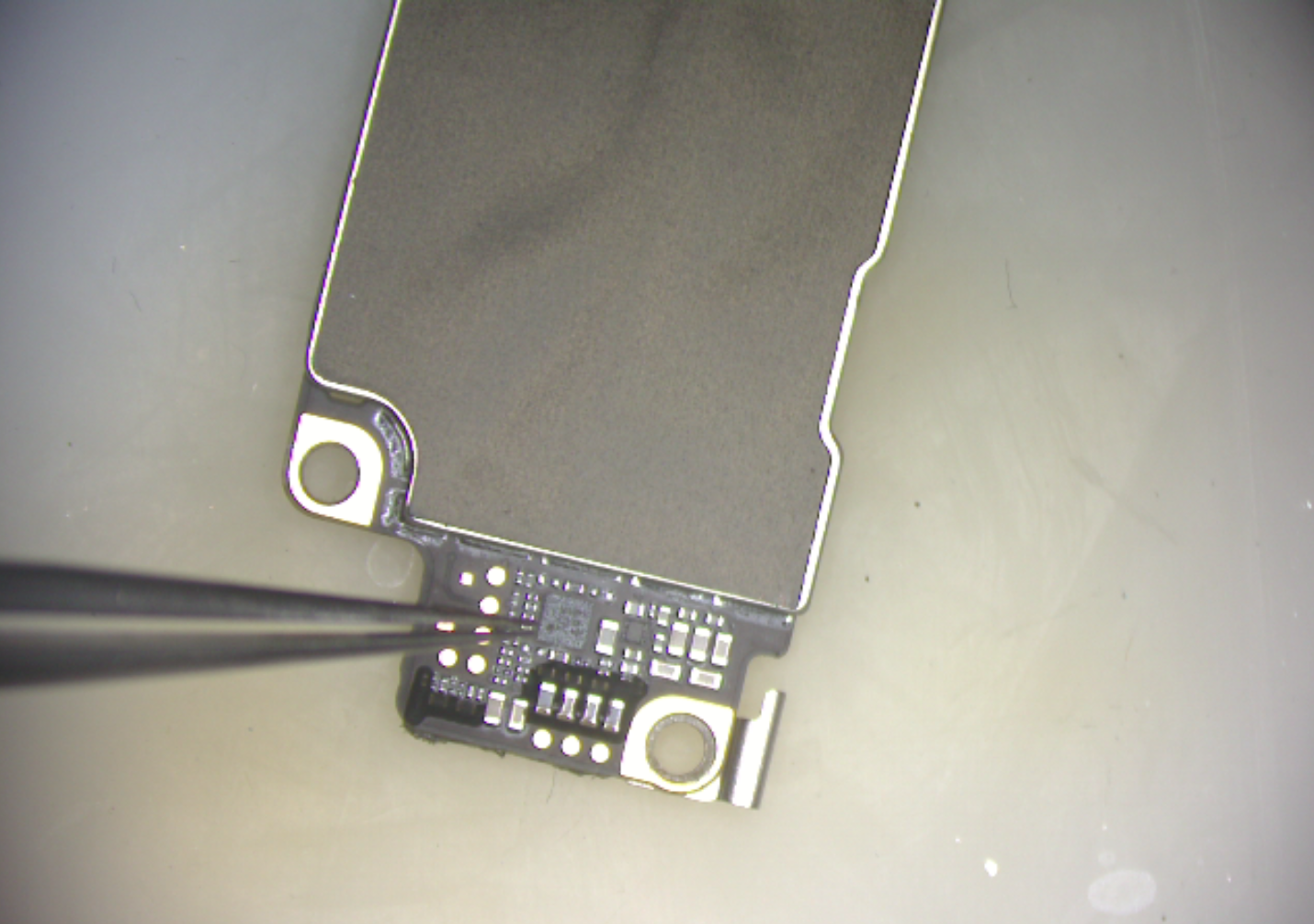

    海外高通版本-台中iphone維修推薦

    圖中所述,鑷子所指之處可以區分主機板是高通版本還是英特爾版本





    步驟4:高通版本的主機板,收不到訊號、沒有服務、無基帶、無數據機韌體這類故障的維修方式,得將基帶電源焊下來進行補接地線的動作。

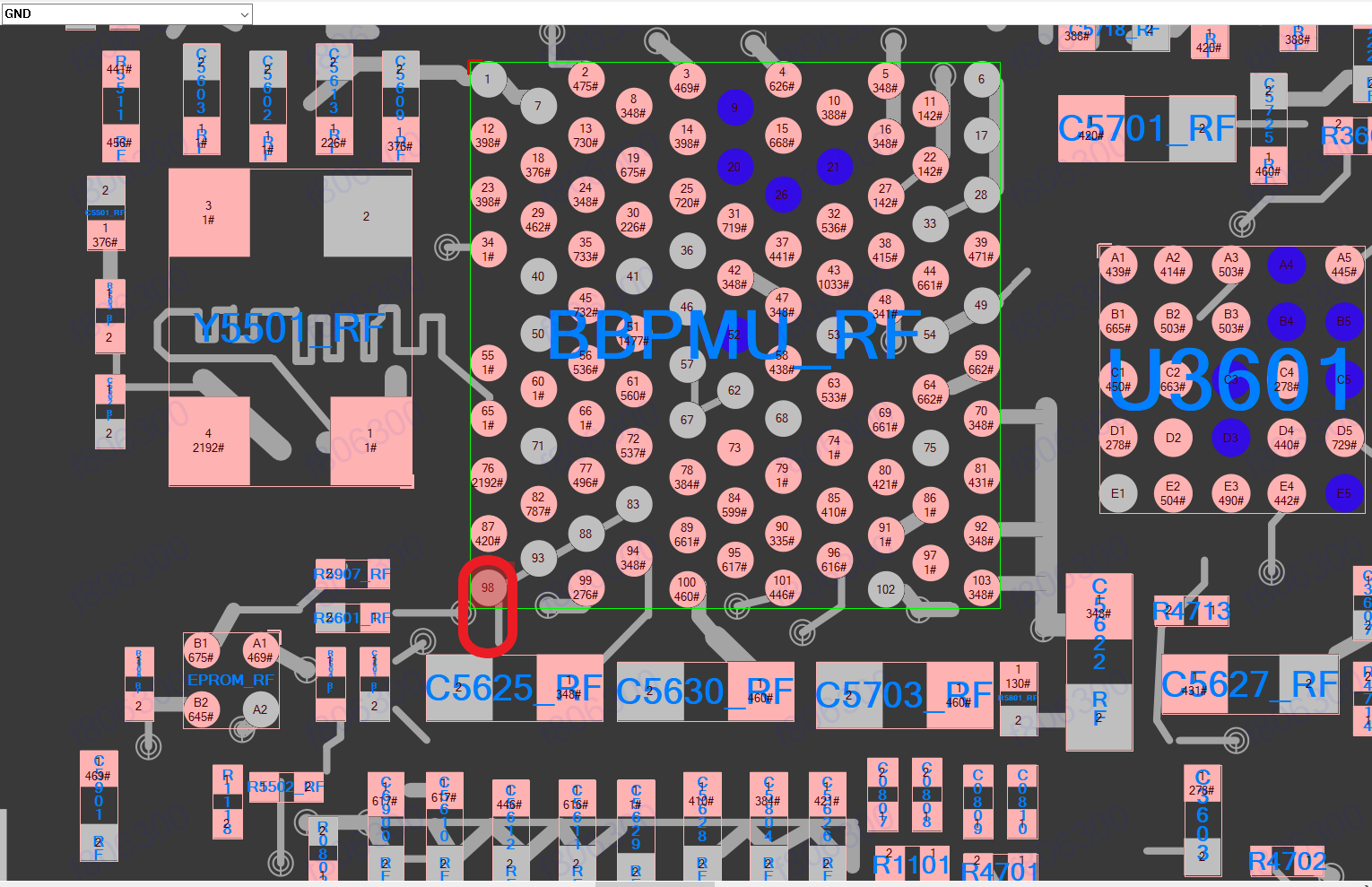

    主機板構造圖-台中iphone維修推薦

    圖中所述,將紅框內基帶電源下方焊盤點位進行補地線動作





    步驟5:首先將基帶電源焊下來,開始執行基帶電源焊盤補地線動作。

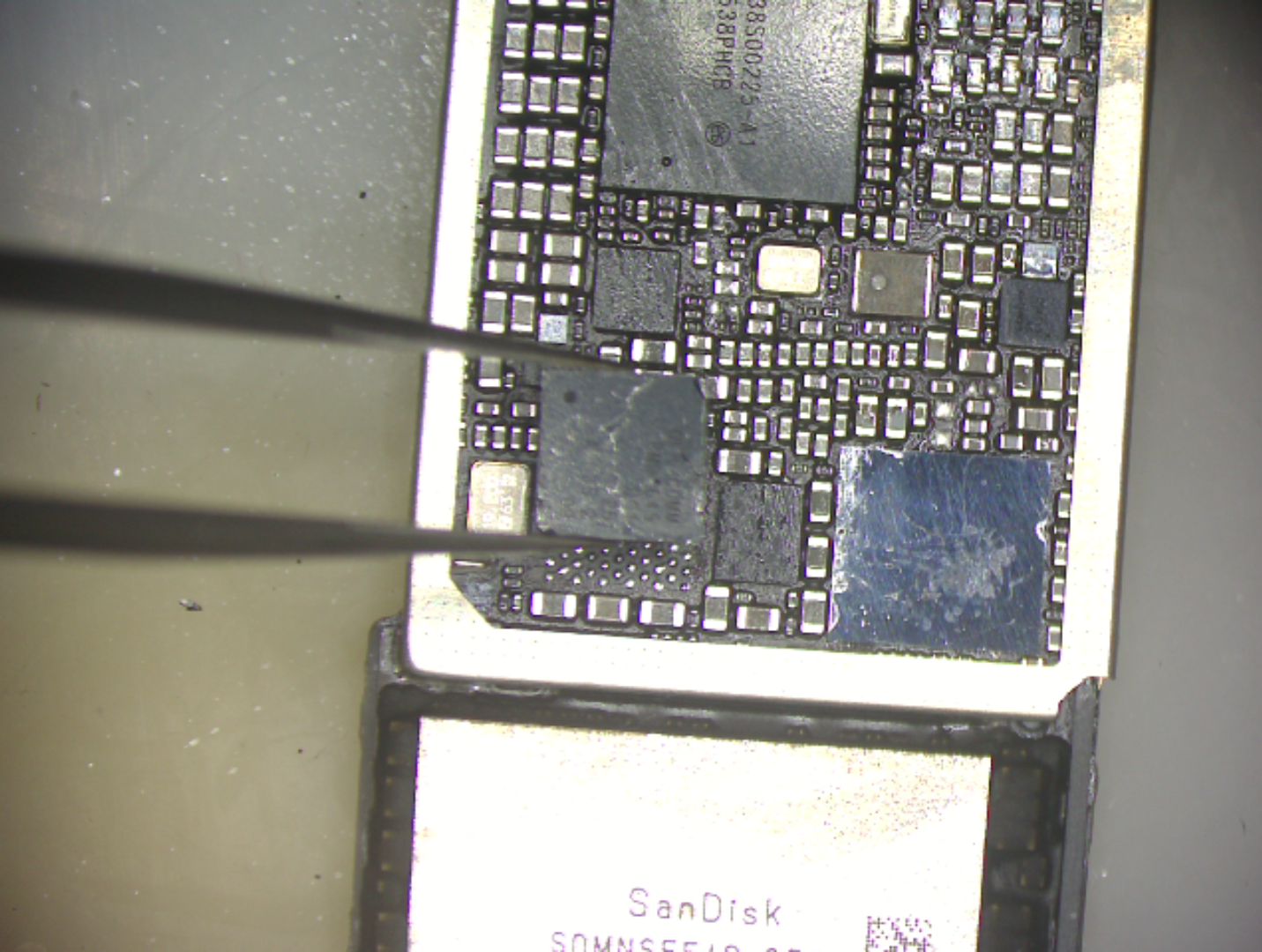

    無基帶、基帶電源-台中iphone維修推薦





    步驟6:補好基帶電源的地線後,得將補點周遭塗上主機板專用固化綠油,一來是為了將強固定強度;二來是絕緣避免短路,確認綠油補好後記得使用紫光綠油固化燈使綠油凝固更加牢固。

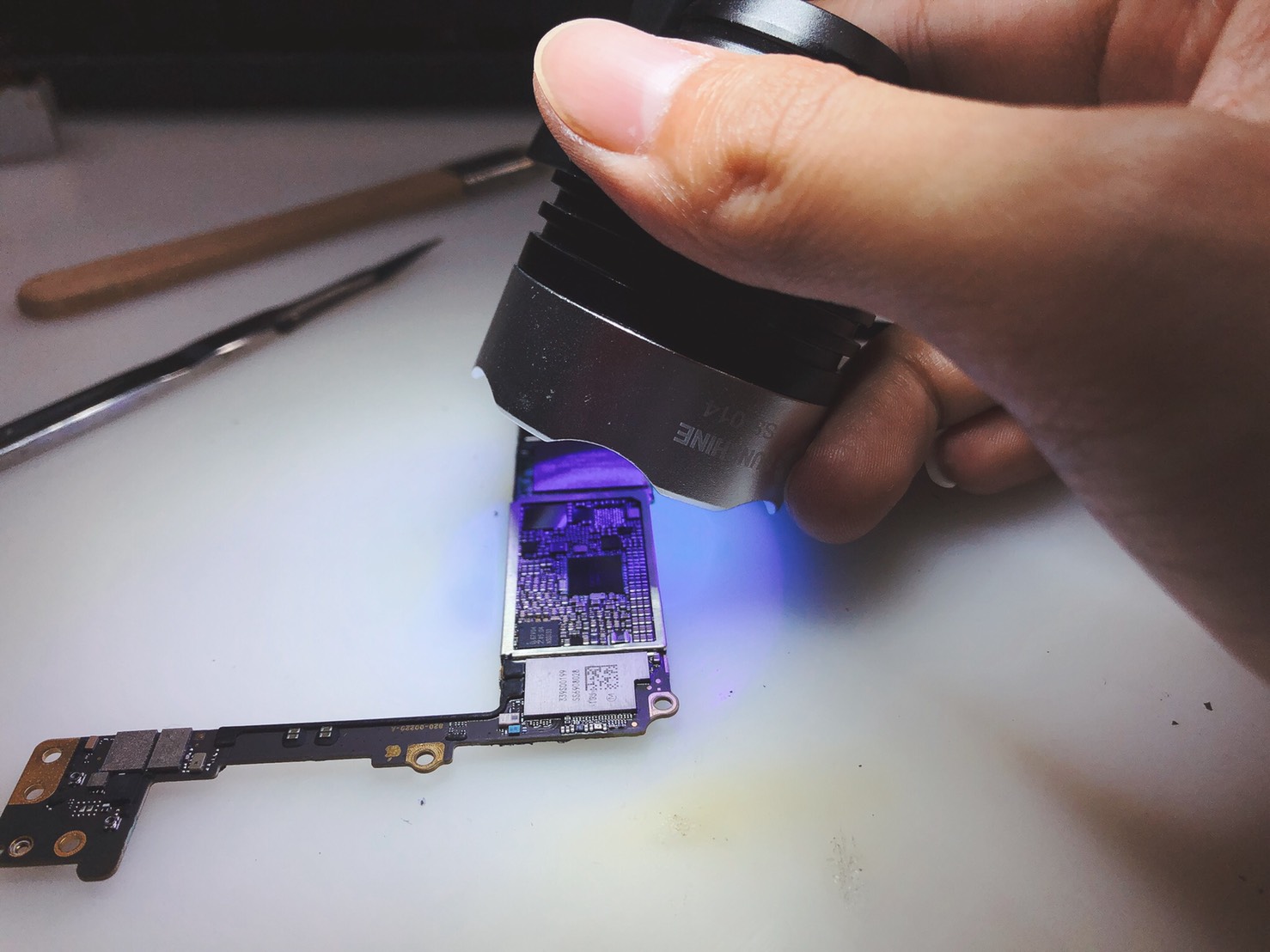

    主機板維修-台中iphone維修推薦

    圖中所述,使用紫光綠油固化燈讓綠油凝固





    步驟8:基帶電源IC也需要重新植上新錫,這樣才能將基帶電源IC更穩固的焊上主機板。

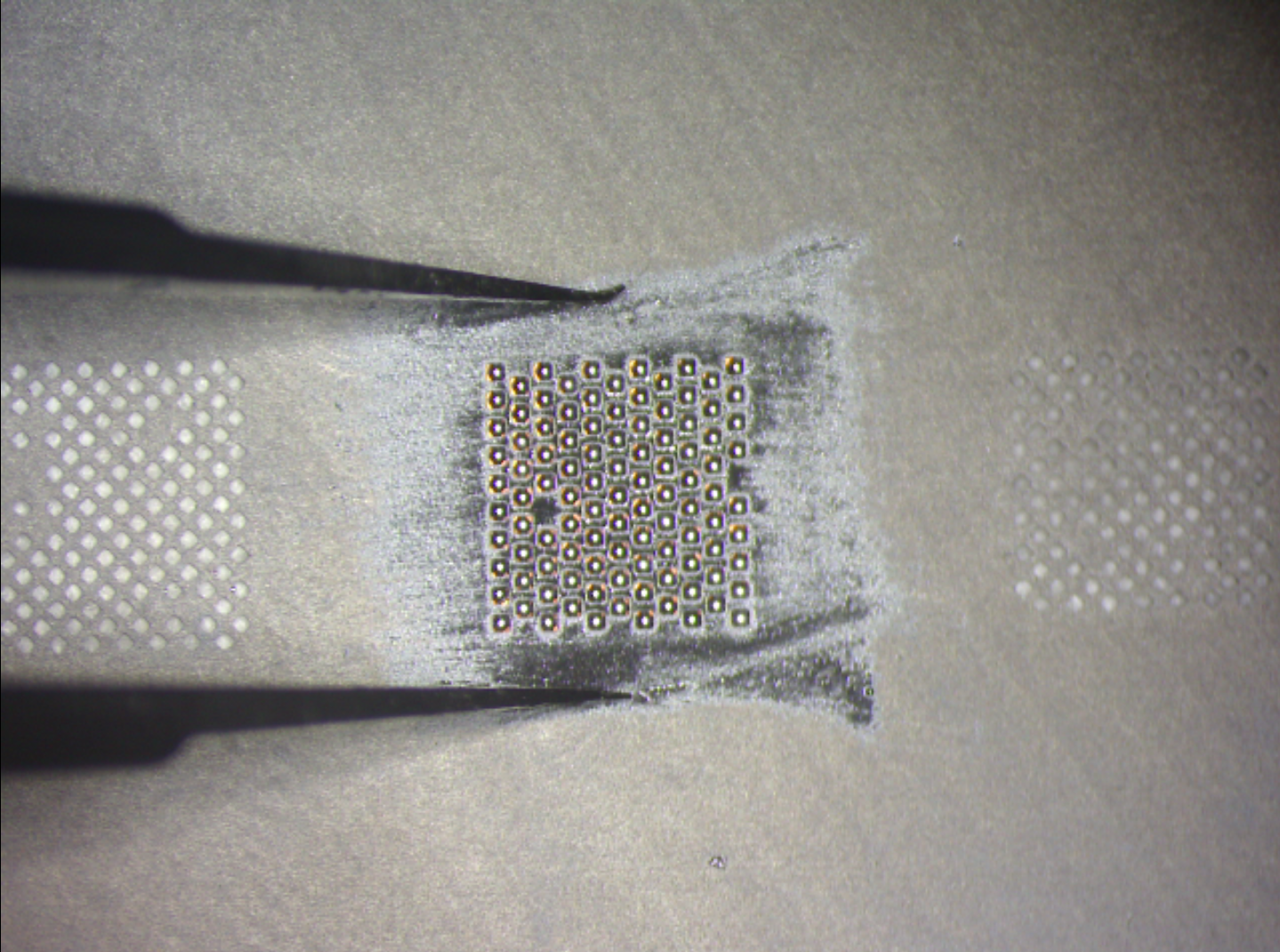

    主機板植錫-台中iphone維修推薦

    圖中所述,錫漿經高溫加焊後開始冒出新錫球

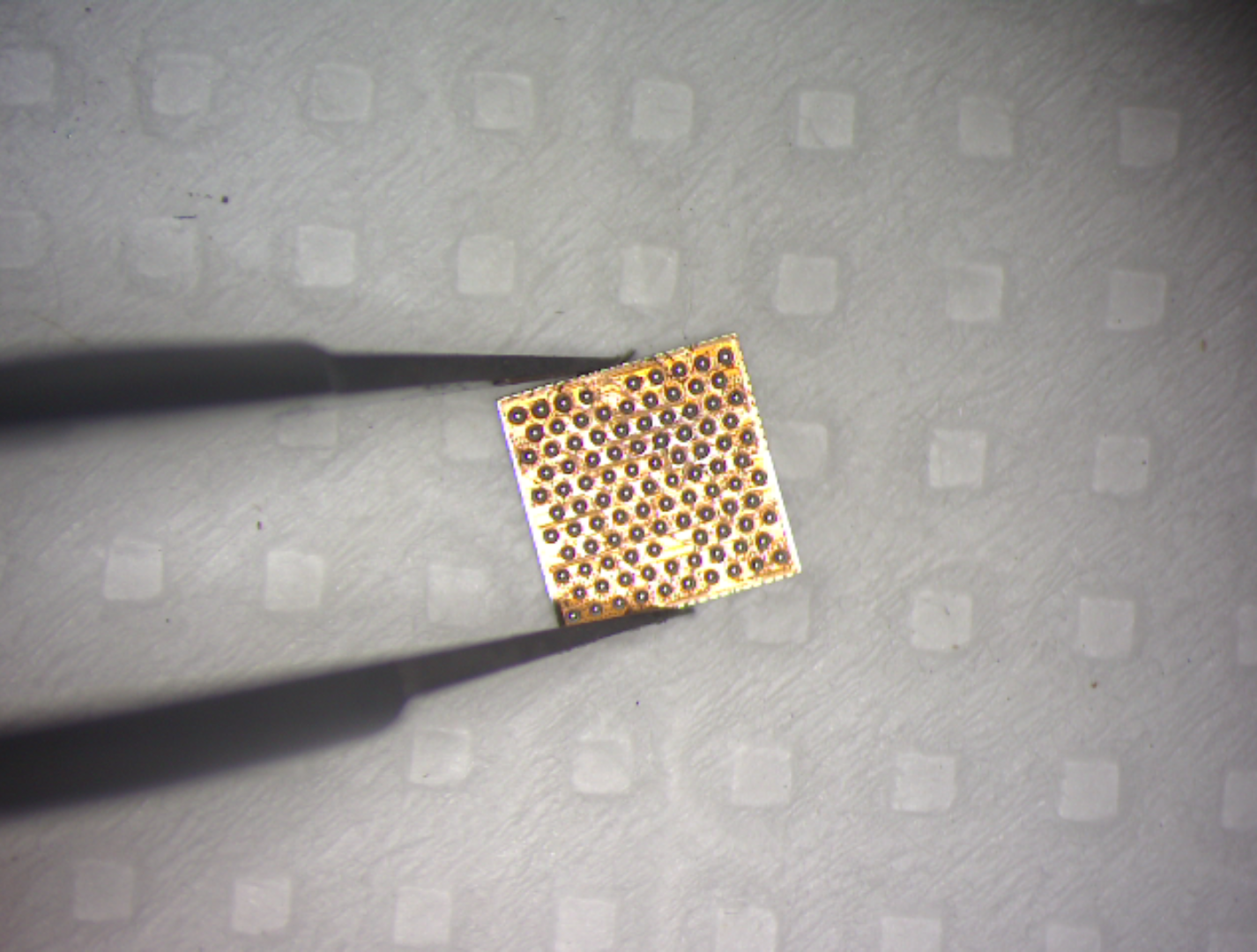

    步驟9:檢查基帶電源IC上每個新錫是否圓潤飽滿、沒串錫也沒夾帶其他雜質。這步驟要仔細檢查,避免焊上主機板後產生問題,嚴重的話更可能導致果粉的愛機其他功能受損。

    基帶電源IC-台中iphone維修推薦





    步驟10:上述的補地線動作以及基帶電源IC植錫皆已完成後,就可以將基帶電源IC重新焊上主機板囉。這步驟要格外注意溫度以及時機的掌握,焊的時間過久很容易導致果粉愛機有其他故障產生,但iSTARK史塔克維修中心對於技術的要求,大家可以盡請放心

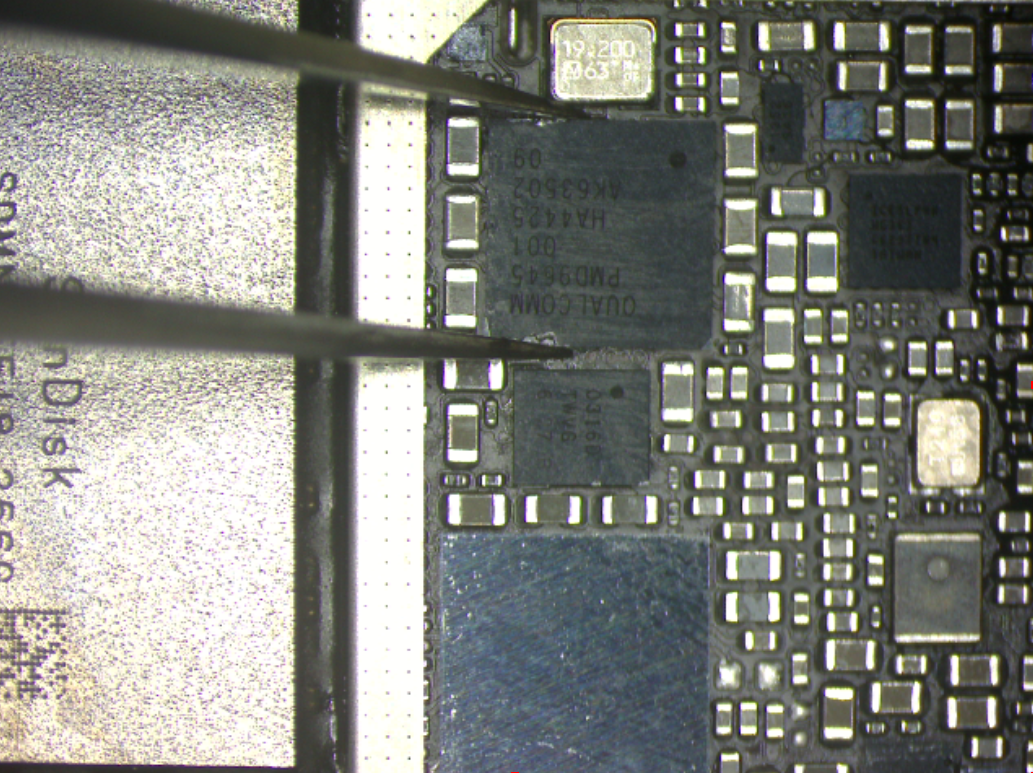

    主機板焊接-台中iphone維修推薦





    步驟11Done~iPhone 7 Plus收不到訊號、沒有服務、無基帶、無數據機韌體修復完成,整個訊號接收功能恢復正常,數據機韌體數據也回來啦。

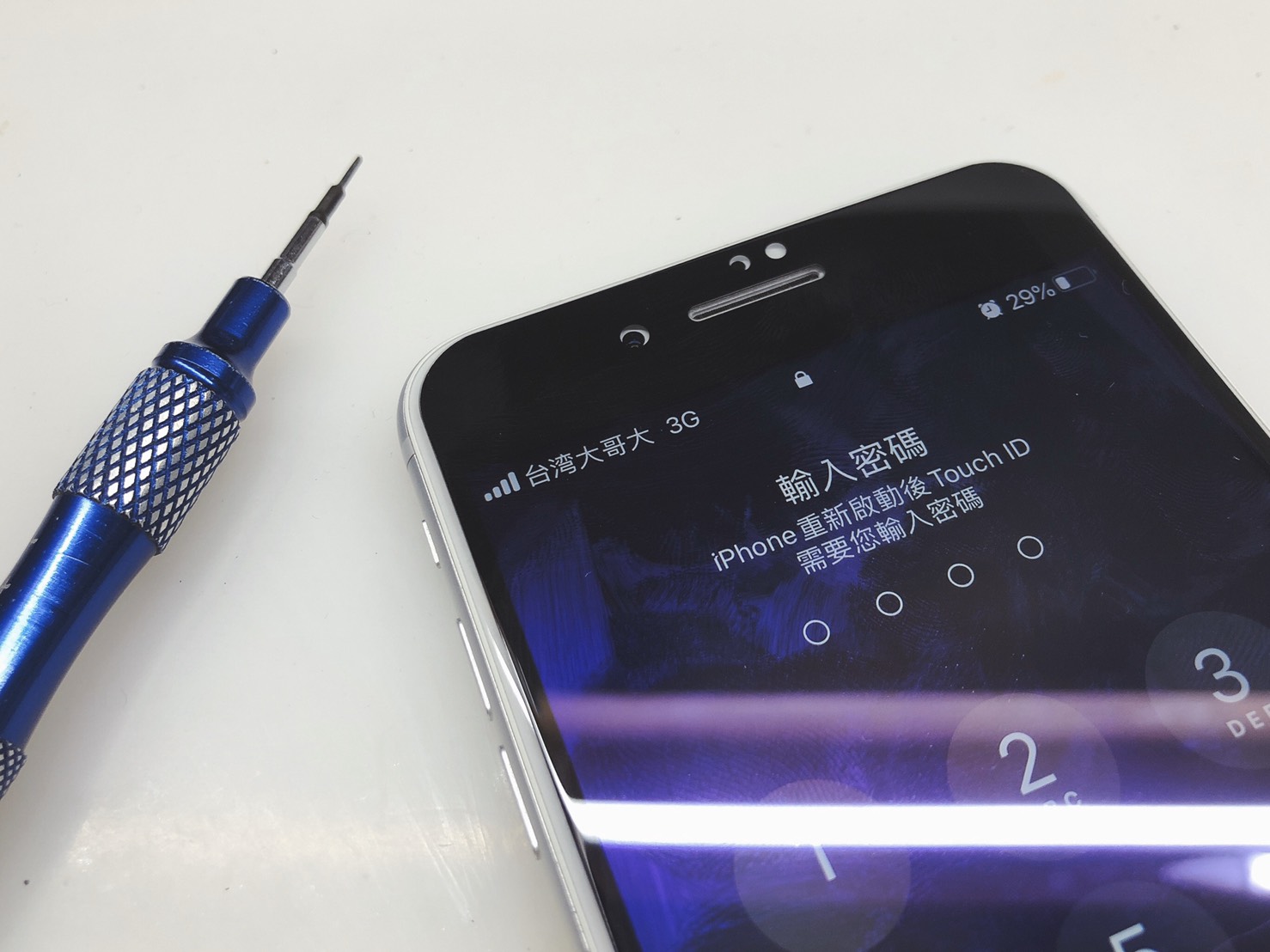

    沒有服務、收不到訊號、無基帶完修-台中iphone維修推薦

    圖中所述,訊號接收已完全正常,不會在出現收不到訊號、沒有服務或一直搜尋啦

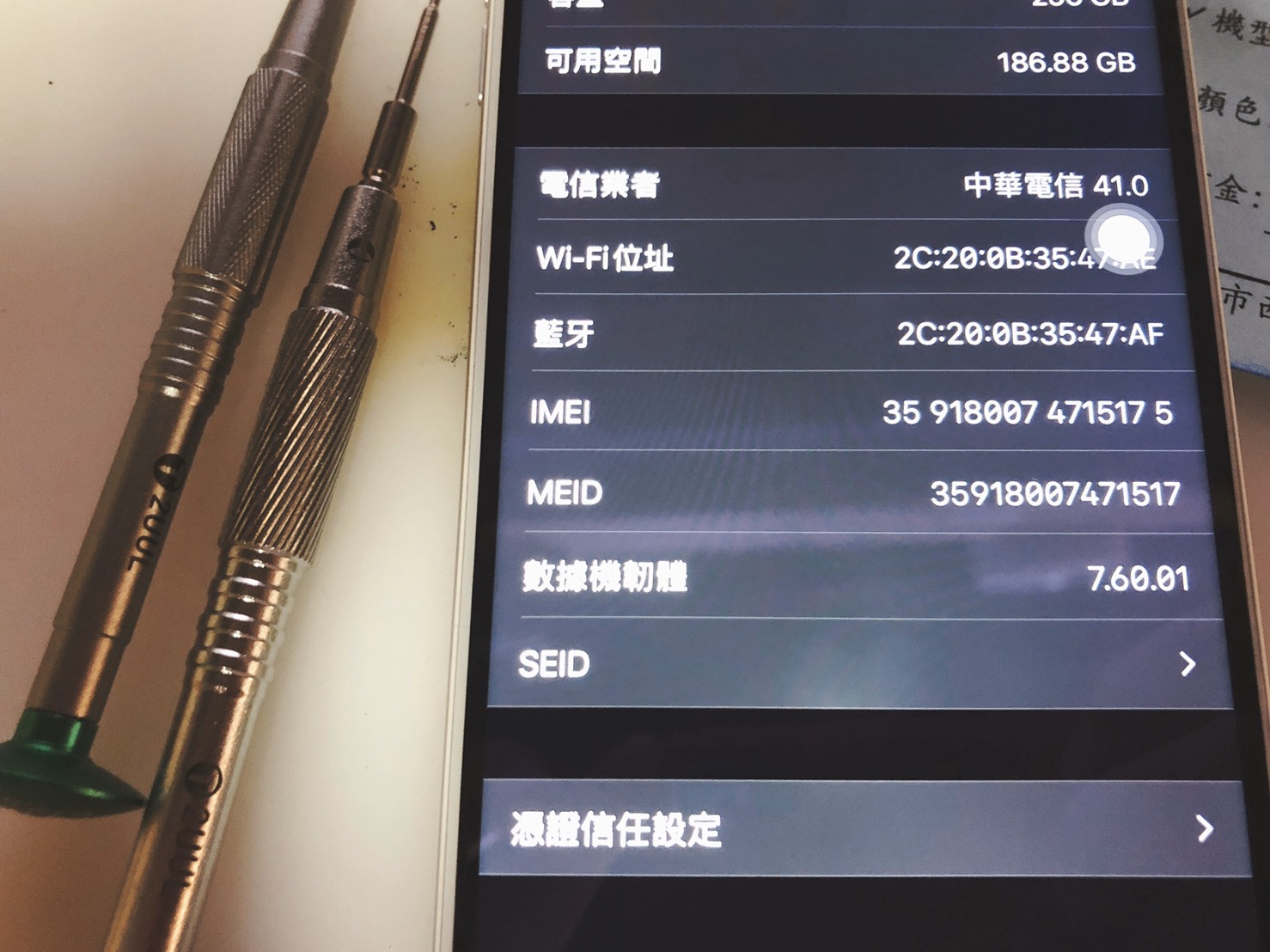

    數據機韌體數據正常顯示-台中iphone維修推薦

    圖中所述,數據機韌體數據已經出現





    不論您愛機遇到什麼疑難雜症,都可以放心交給iSTARK史塔克維修中心。數年師資、數千台維修經驗,放我的用心,在您的手心。iPhone維修推薦iSTARK史塔克維修中心





    貼心小提醒:為了確保您個資安全以及拆機維修過程中,有極低機率造成的資料上的遺失。建議來店維修之前,請務必做好資料備份以防萬一喔
