    iPhone觸控異常、螢幕上方顯示異常白線條



    今天的案例是iPhone 6P系列的故障,故障敘述為:觸控異常、觸控時好時壞、螢幕上方會顯示異常白線條

    出現這類情況,就有可能是iPhone主機板上的觸控IC故障所導致

    這情況的故障案例在iPhone 6P系列上相當常見,已屬於該型號的通病範疇內了,讓iSTARK史塔克主機板維修師傅說說該如何維修呢。





    iPhone觸控異常、螢幕上方顯示異常白線條的維修SOP步驟



    步驟1:替果粉愛機做全機免費檢測,螢幕觸控的部份異常,時好時壞。有時上方也會顯示異常白線條。

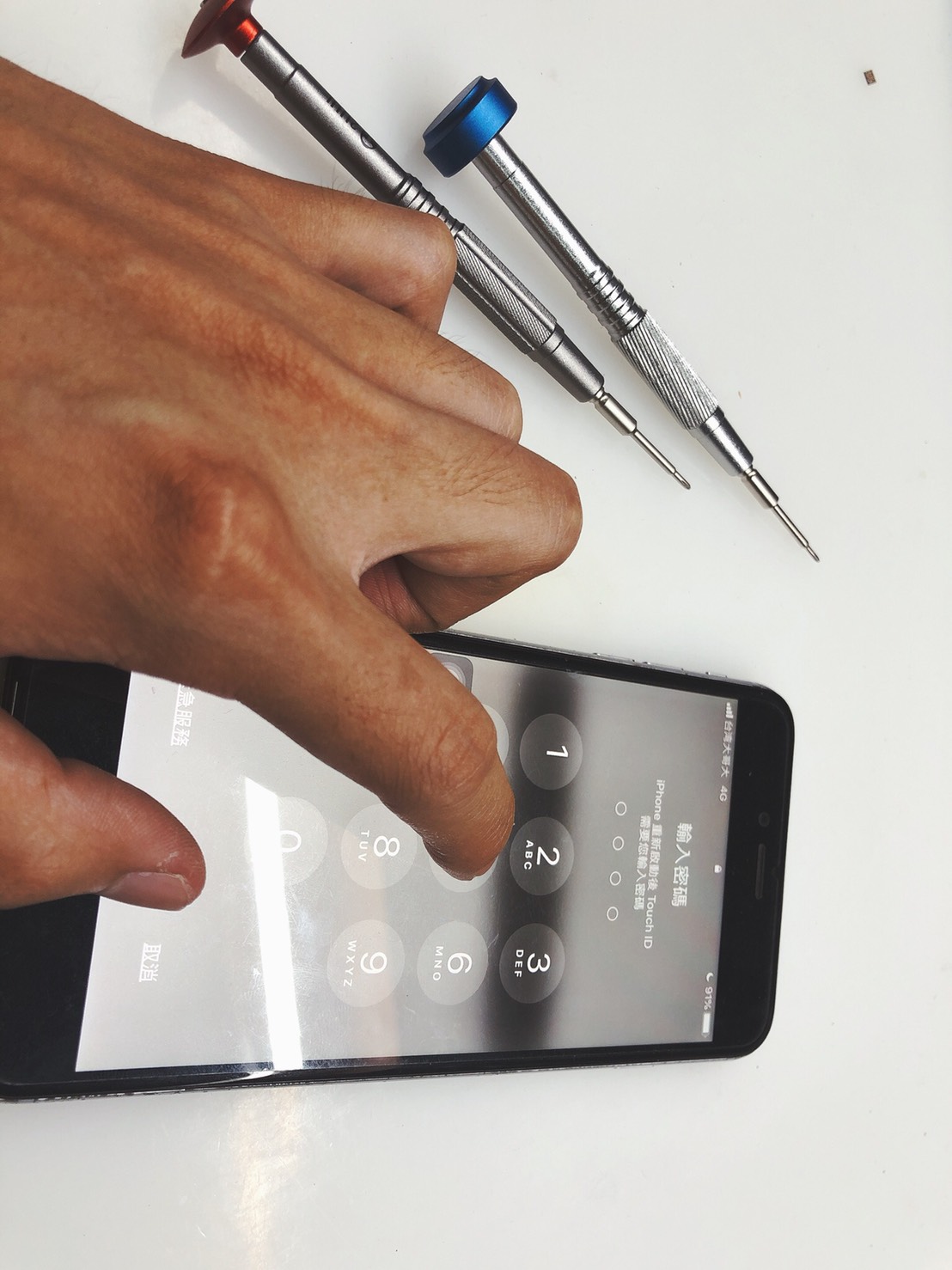

    觸控異常-台中iphone維修推薦

    圖中所述,觸控IC故障而引發觸控異常無反應,無法解開螢幕密碼鎖





    步驟2:iPhone 6P主機板內觸控部份有兩個IC負責掌管,分別為主觸控IC與副觸控IC。iPhone觸控異常、螢幕上方顯示異常白線條的故障情形,多半都是副觸控IC故障所導致。

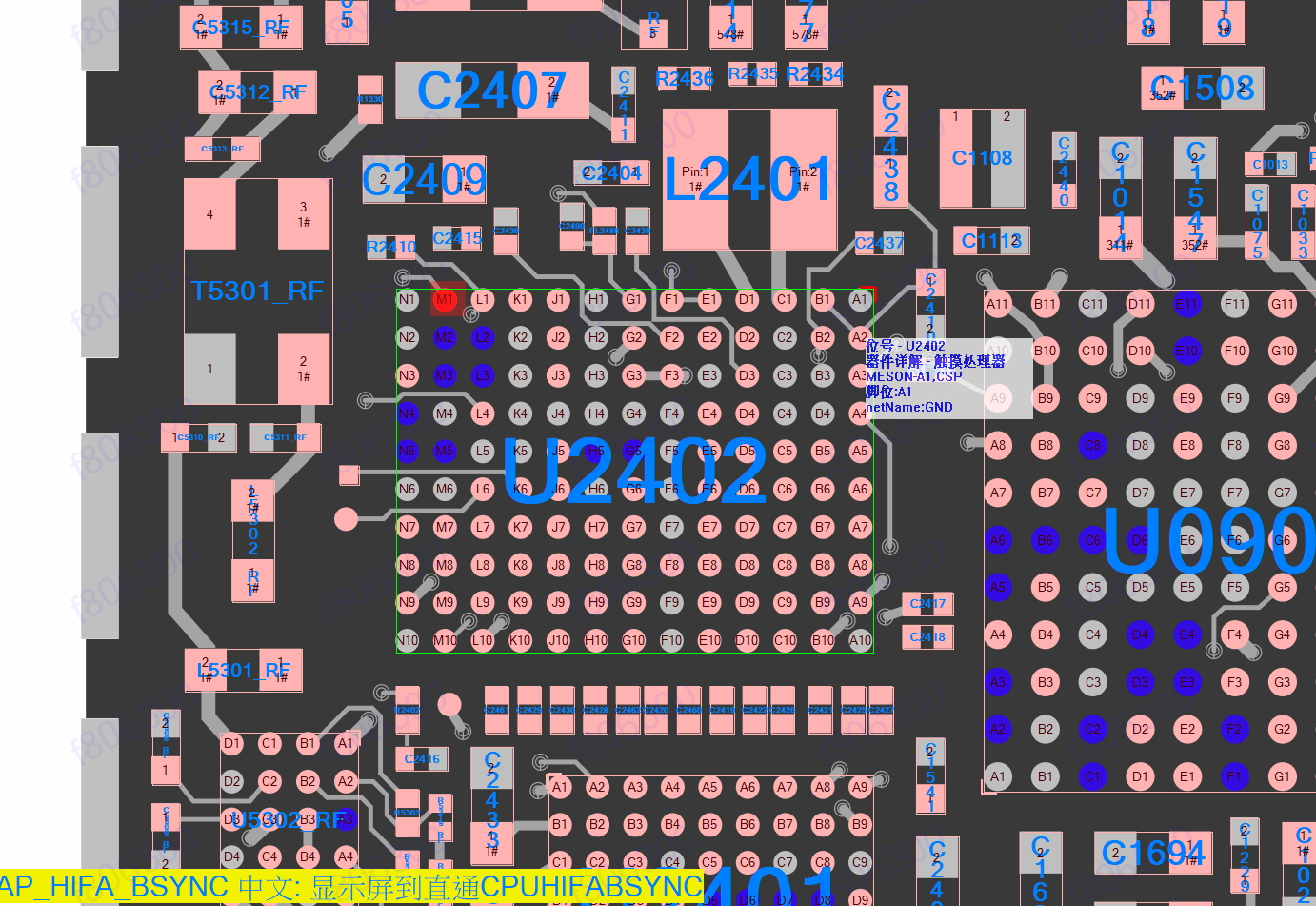

    觸控IC故障-台中iphone維修推薦

    圖中所述,副觸控IC位置U2402





    步驟3:iPhone觸控異常、螢幕上方顯示異常白線條的故障情形多半是,觸控IC底下的M1焊盤點位出現掉點或者斷線。這個焊盤點位則是螢幕顯示屏直通CPU的同步信號。

    觸控IC主機板掉點-台中iphone維修推薦

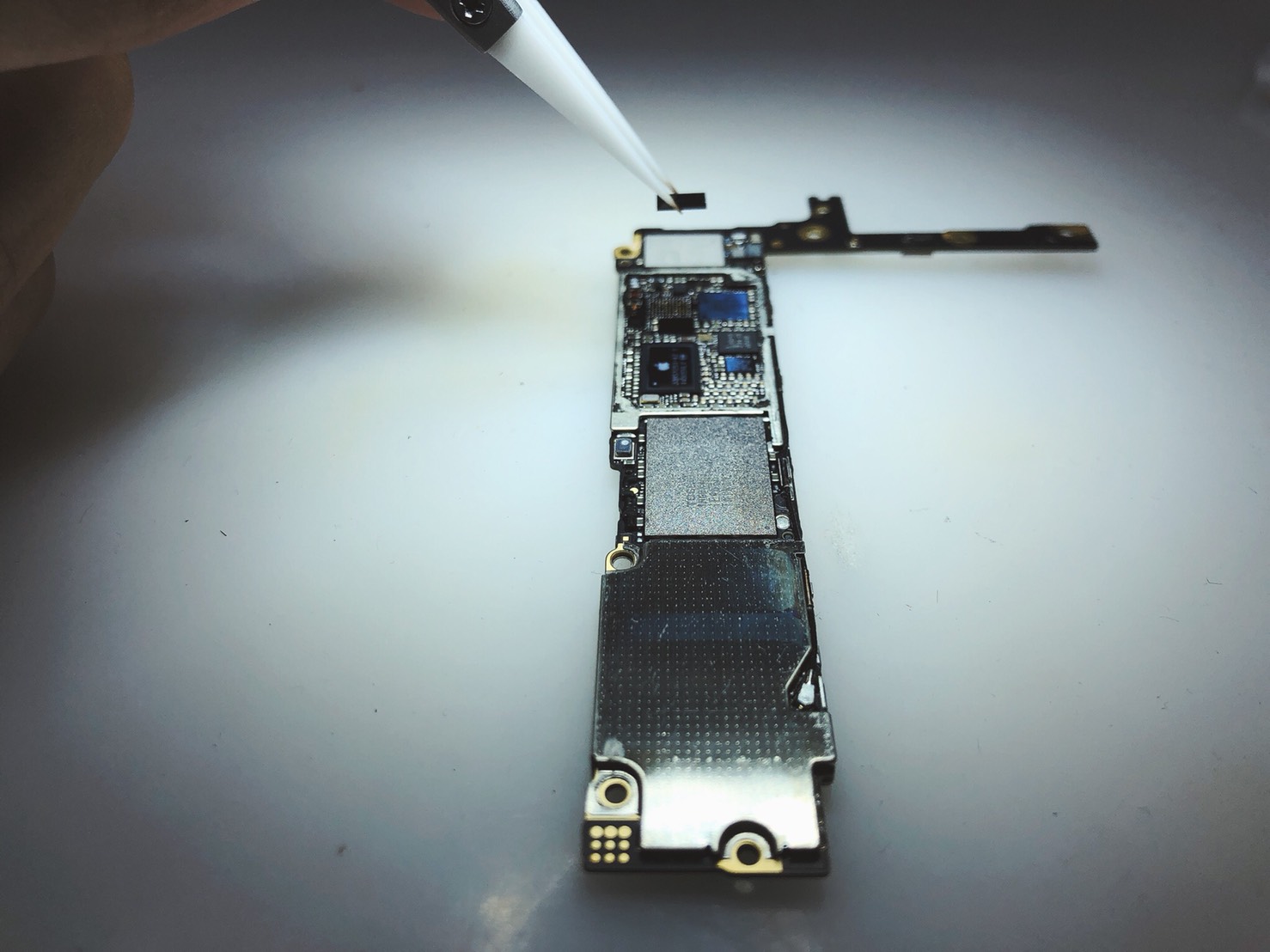

    步驟4:確認好故障點後,要開始執行觸控IC的焊盤點位補點維修。首先,得先將iPhone主機板內的觸控IC焊下來。

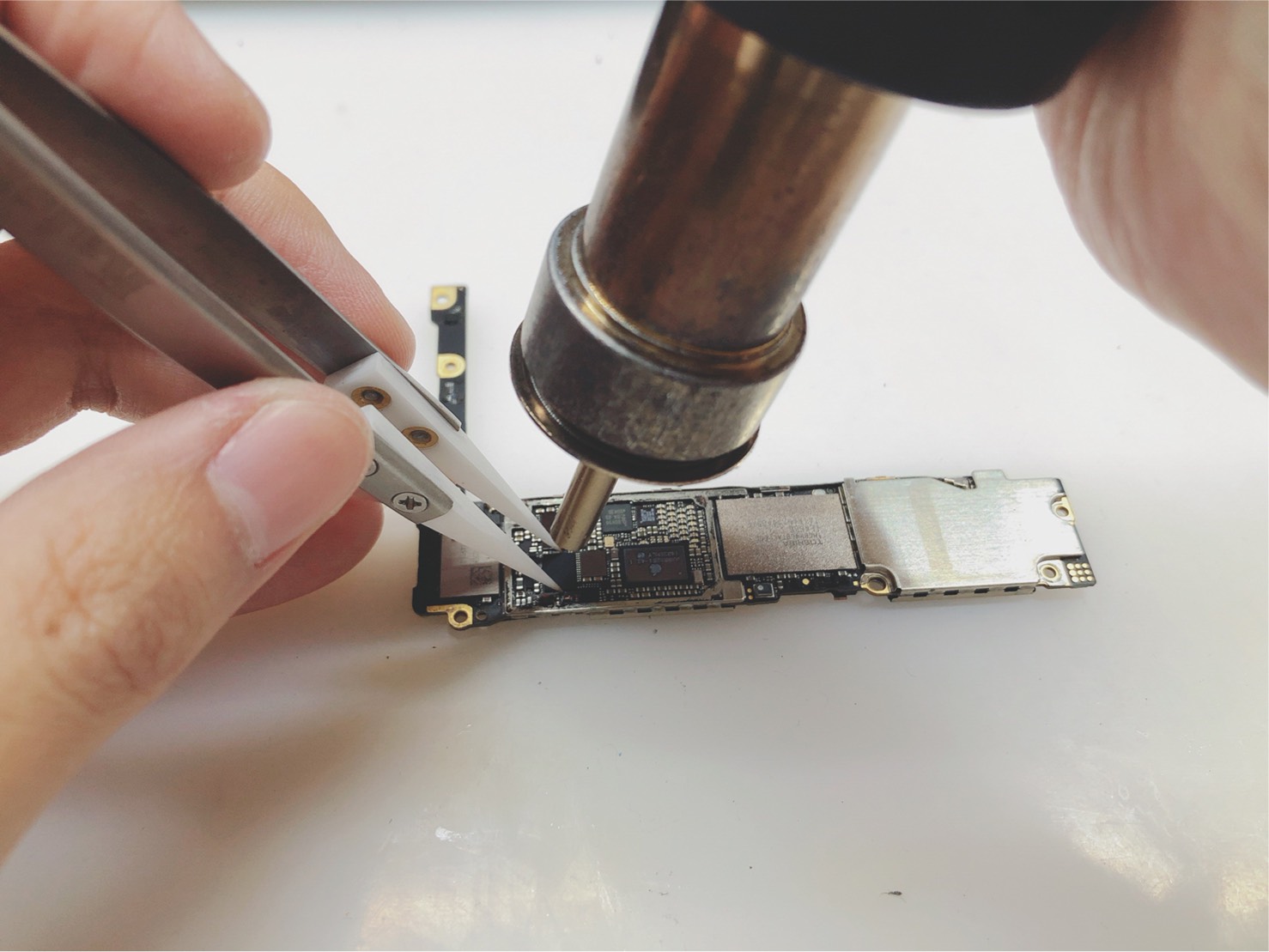

    主機板維修-台中iphone維修推薦





    步驟5:將觸控IC焊下來後,將上述的M1焊盤點位掉點部份進行補點。補好點位後,得將補點周遭塗上主機板專用固化綠油。

    主機板維修-台中iphone維修推薦





    步驟6:觸控IC也需要重新植上新錫,這樣才能將觸控IC更穩固的焊上主機板。

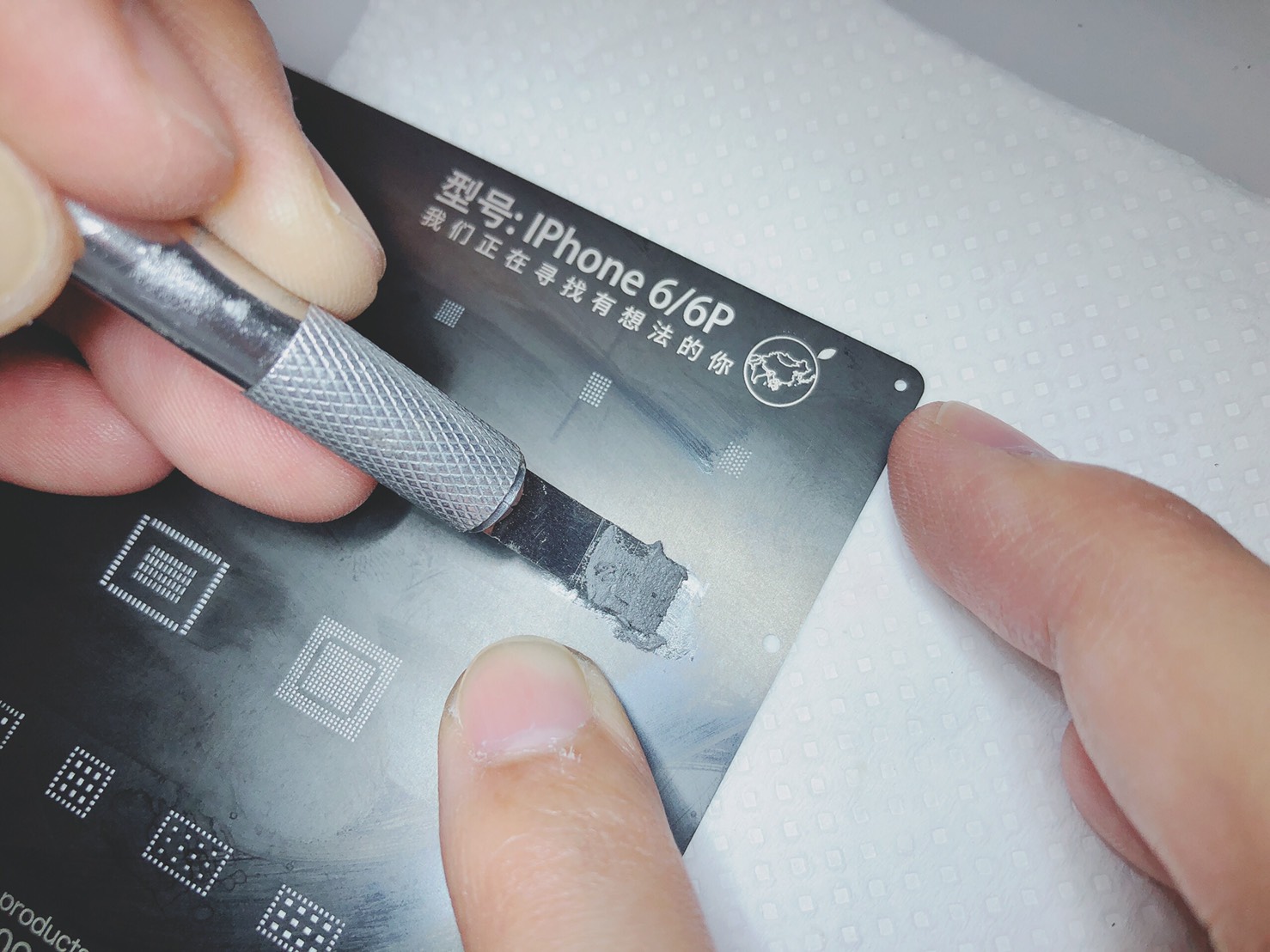

    觸控IC植錫-台中iphone維修推薦

    圖中所述,抹上新的錫

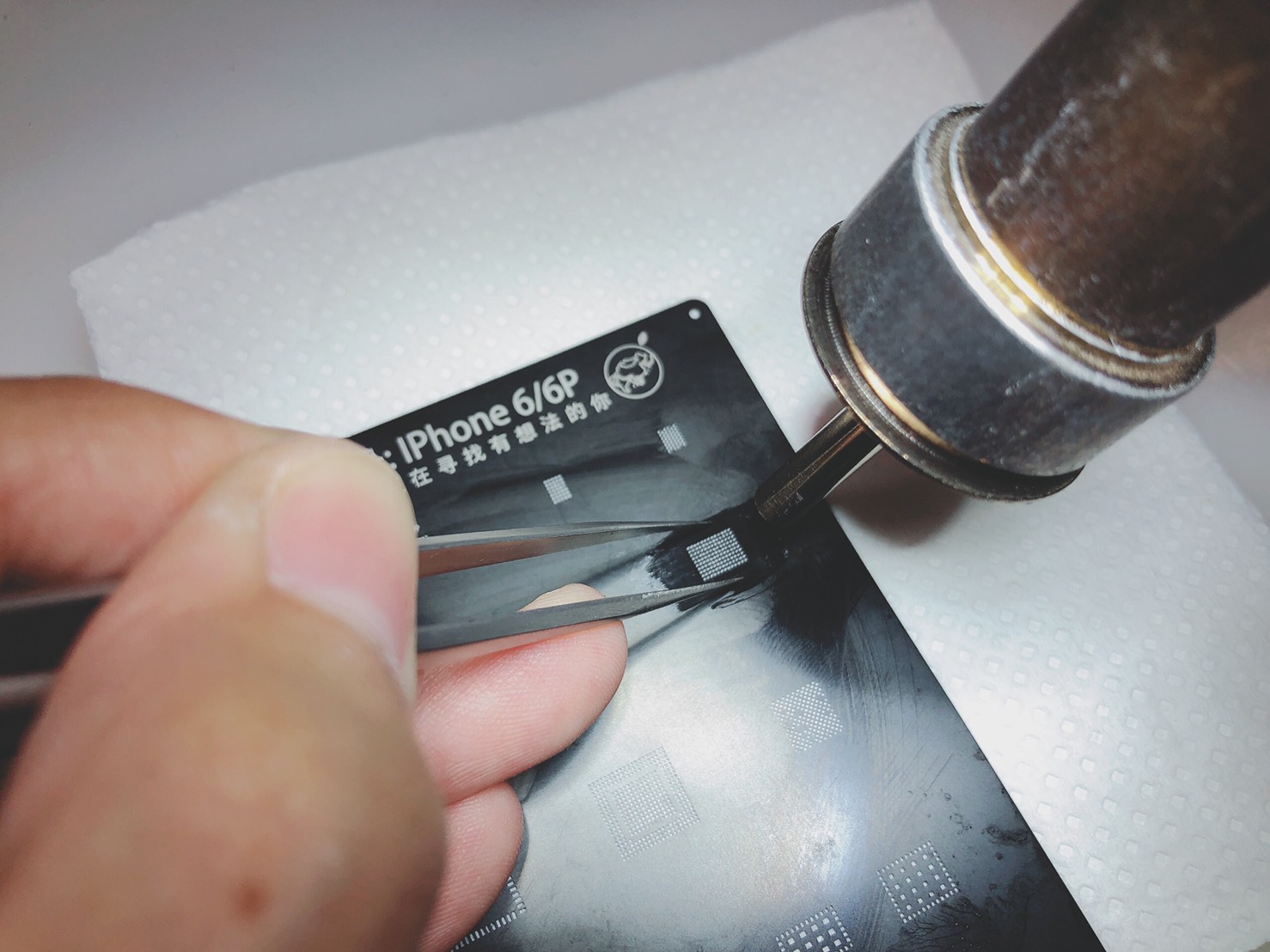

    觸控IC植錫-台中iphone維修推薦

    圖中所述,開始對新錫進行加焊動作





    步驟7:上述的補點動作以及觸控IC植錫皆已完成後,就可以將觸控IC重新焊上主機板囉。這步驟要格外注意溫度以及時機的掌握,焊的時間過久很容易導致果粉愛機有其他故障產生,但iSTARK史塔克維修中心對於技術的要求,大家可以盡請放心喔

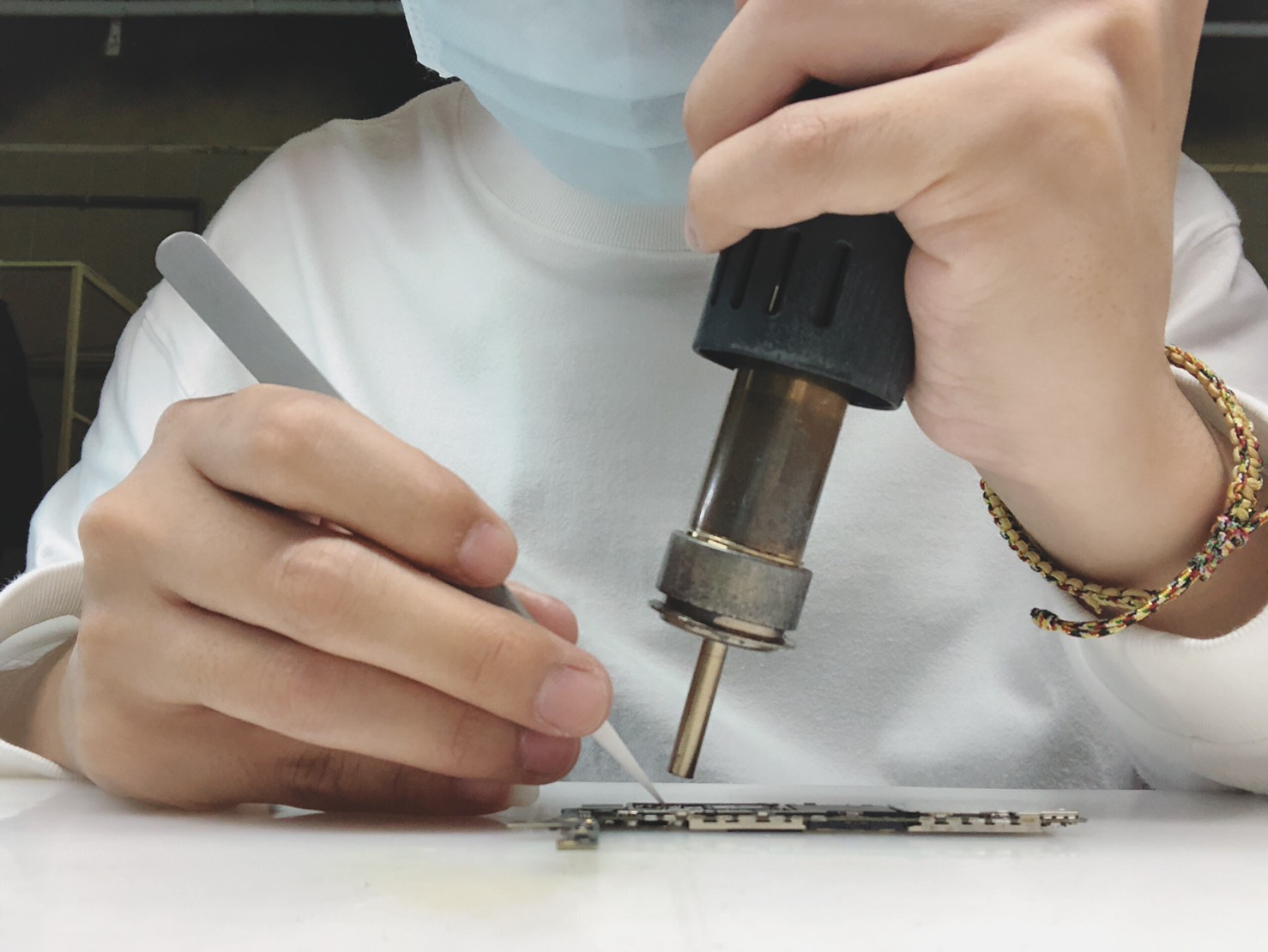

    焊上新的IC-台中iphone維修推薦





    步驟8Done~iPhone觸控異常、螢幕上方顯示異常白線條修復完成,整個觸控功能已經正常啦。

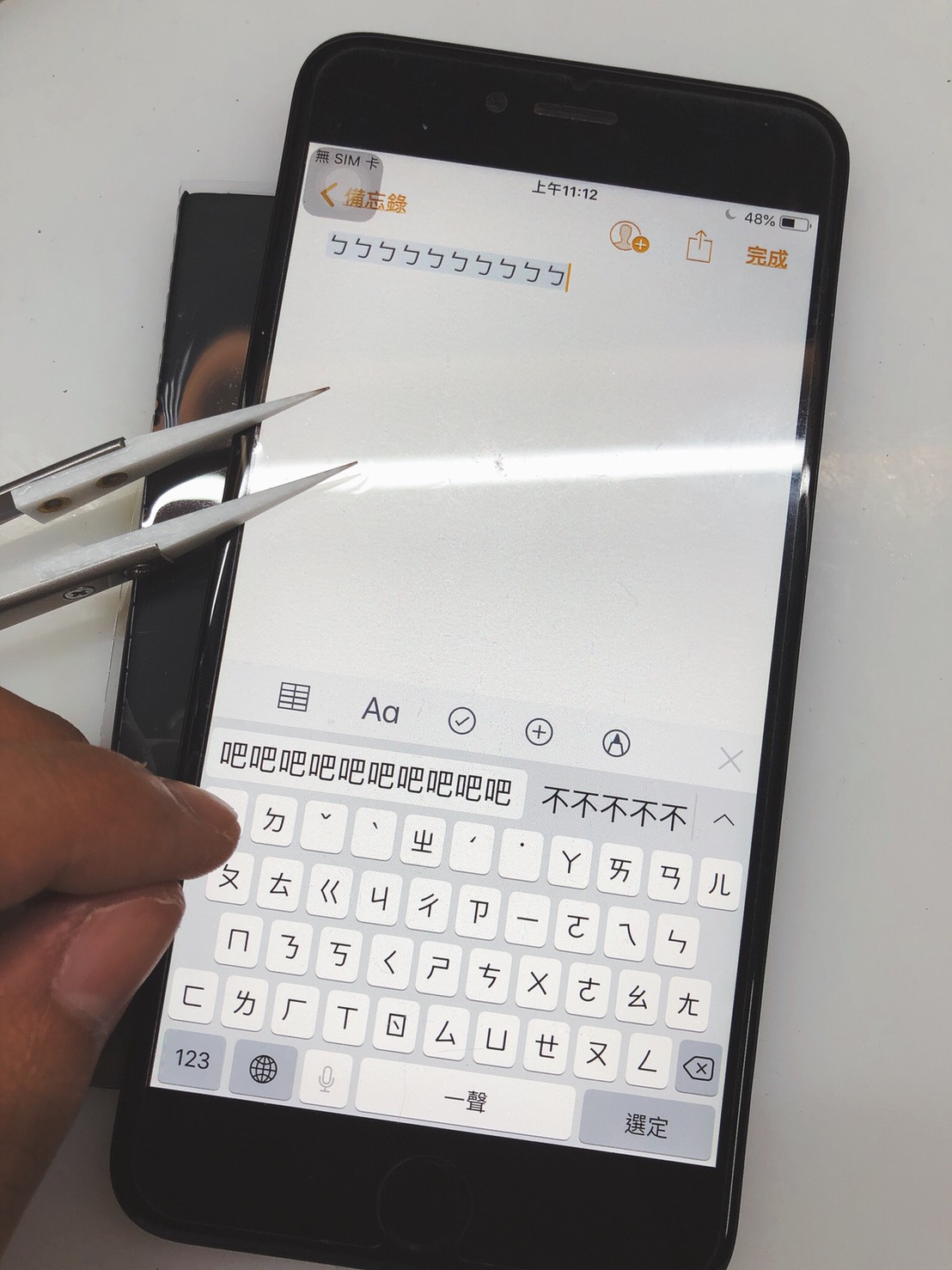

    觸控異常修復完成-台中iphone維修推薦

    圖中所述,觸控功能恢復正常。可以隨心所欲的打字囉





    步驟9:主機板維修完,接著將果粉的愛機重新組裝起來。手機全部功能重新檢測一遍,確認功能正常無誤就可以交機給果粉啦。

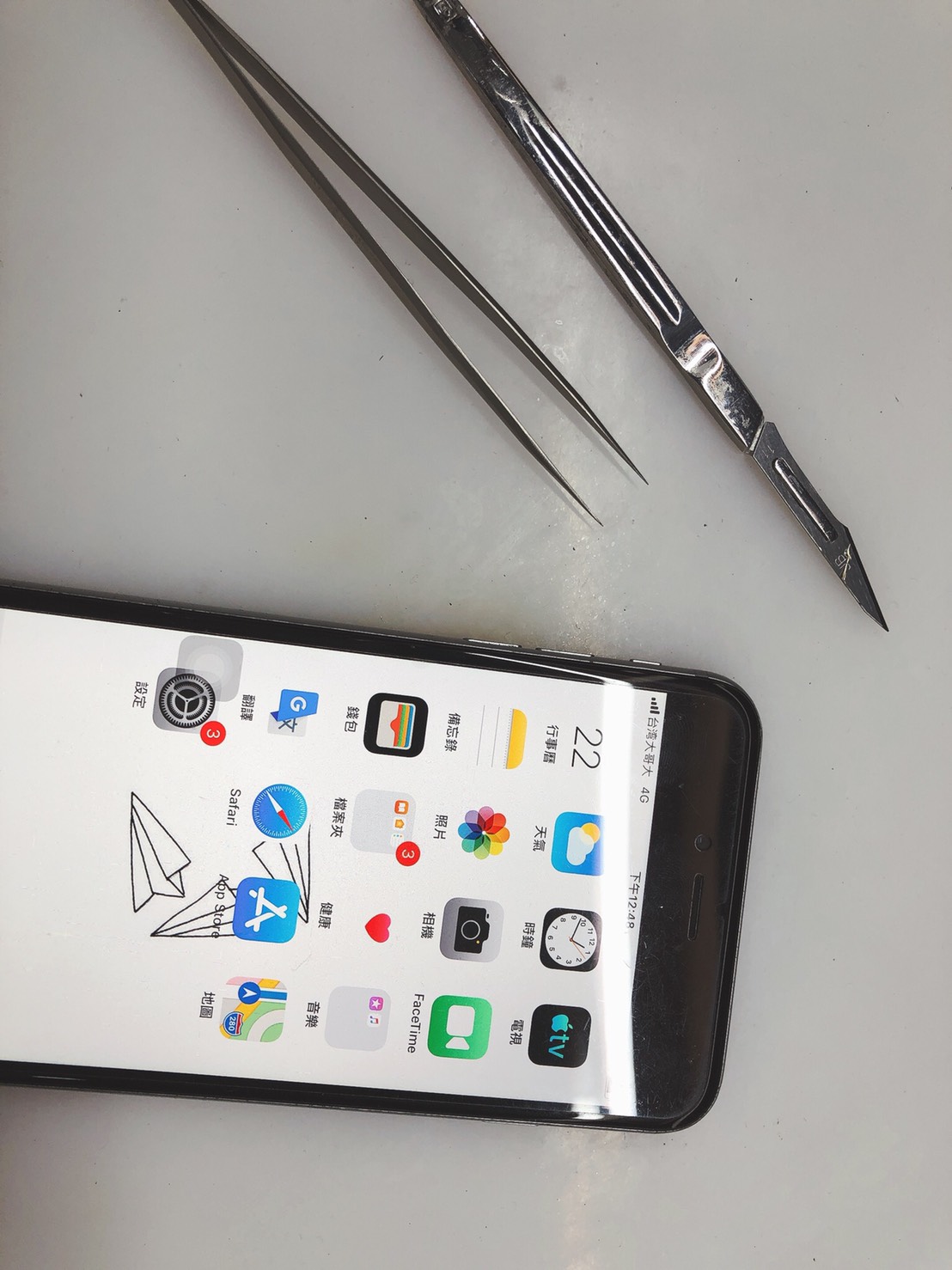

    觸控異常修復-台中iphone維修推薦





    不論您愛機遇到什麼疑難雜症,都可以放心交給iSTARK史塔克維修中心。數年師資、數千台維修經驗,放我的用心,在您的手心。iPhone維修推薦iSTARK史塔克維修中心





    貼心小提醒:為了確保您個資安全以及拆機維修過程中,有極低機率造成的資料上的遺失。建議來店維修之前,請務必做好資料備份以防萬一喔
